轨旁长距离ADSL通信传输模块（ADSL-CAN-YCT）
轨旁长距离ADSL通信传输模块(ADSL-CAN-YCT)
产品可以安装于铁路现场设备附近的分线盒中，用于室内和轨旁的设备通信。产品与车站设备采用ADSL通信方式，采用2芯双绞线传输信号，与轨旁设备采用CAN通信，利用2芯双绞线缆传输通信信号。
图1 ADSL-CAN-YCT型通信控制器
1.产品功能和性能
1.1.功能
具备6路独立的CAN通信通道、一路ADSL通信通道和一路以太网配置通道，主要功能为：
1)实现现场道岔监测设备和站内监测主机的数据通信；
2)实现站内监测主机的命令管理和下发；
3)实现现场监测设备监测数据的接收、管理并打包发送至站内监测主机；
4)实现监测数据的记录和监测设备状态检测；
5)为现场监测设备提供24V和12V直流电源；
6)通过以太网接口能实现在线功能配置和参数配置，可对模块产品执行如下操作：修改产品的工作参数或工作模式。读取系统的运行日志信息。对系统的软件、软件进行远程升级。
ADSL-CAN通信控制器每个CAN通道均可实现主/从模式和监听模式两种工作模式：
1)主/从模式下，即ADSL-CAN通信控制器是CAN端的主设备，通过发送轮询命令的方式，获取现场每个CAN设备的信息，方便CAN通道上信息管理；
2)监听模式，即ADSL-CAN通信控制器通过监听CAN信道，一旦有CAN信息即接收并处理。
1.2.性能
1)ADSL端支持全速率，自适应ADSL、ADSL2、ADSL2+标准，最远传输距离不小于3.5km，速率不小于200kbps@3.5km;
2)CAN端口遵循CAN2.0B协议,端口波特率5kbps~1Mbps可设置;
3)CAN端口距离不大于200米时，通信速率不小于250kbps;
4)以太网接口支持协议包含：ETHERNET、ARP、IP、ICMP、UDP、TCP、DNS；
5)以太网接口兼容SOCKET工作方式（可配置成TCP Server、TCP Client、UDP）；
6)以太网端同时作为产品配置接口，可以配置CAN接口信息、以太网端口信息等；
7)具备灵活的产品固件升级和在线测试接口。
1.3.接口
1)输入电源接口：AC 220±30V。
2)输出电源接口：DC 24V (1A)和DC 12V (1A)
3)ADSL通信接口
4)RJ45以太网接口：可用于数据传输和设备功能配置
5)CAN通信接口：CAN1H/L-CAN6H/L表示6路独立的CAN传输通道
图2控制器接口
1.4.工作指示灯
1)ADSL状态灯：包含DSL和CPE两个状态灯，DSL表示ADSL连接状态，绿灯闪烁表示正在进行链路连接，绿灯常亮表示已经建立ADSL通路，设备间有数据通信时，DSL灯闪烁。
2)CAN1---CAN6状态灯：分别对应6路CAN通道的通信状态，当绿灯常亮，表示此路CAN通道正常，当绿灯闪烁，表示此路CAN通道不正常。
2.电磁兼容特性
1)浪涌防护
电源线和通信线满足GB/T 17626.5中A类要求。
2)电快速脉冲群抗扰度要求
电源线和通信线满足GB/T 17626.4中A类要求。
3)静电放电抗扰度要求
满足GB/T 17626.2中A类要求。
4)防雷特性
电源线和通信线满足TB/T 3074-2003规定的判据A类要求。
3.产品工作环境
1)工作温度：-40～+70℃。
2)工作湿度：10%～90% 非凝露
设备尺寸和结构如下图所示：

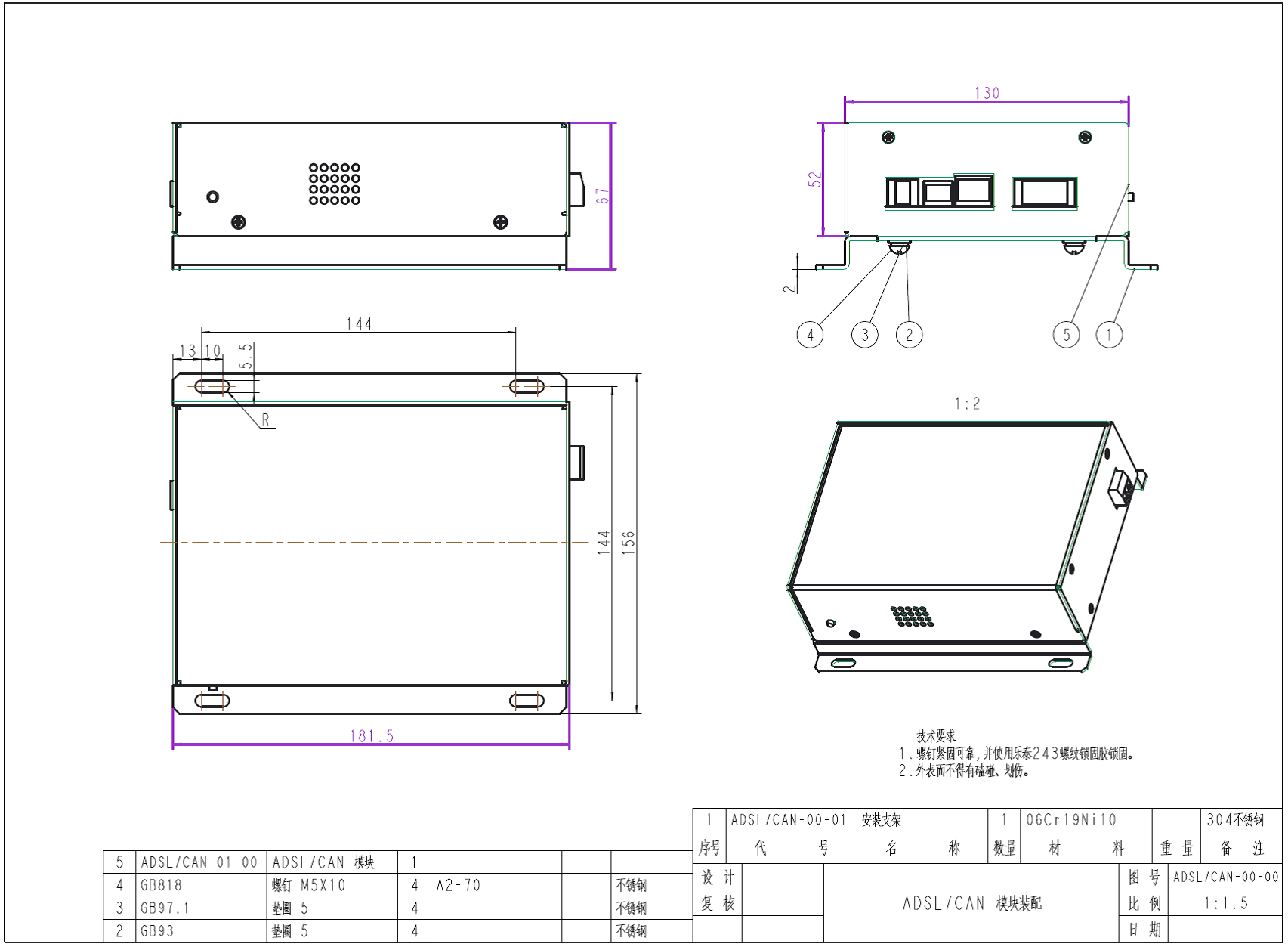

图4产品结构
安装支架尺寸和结构如下图所示：

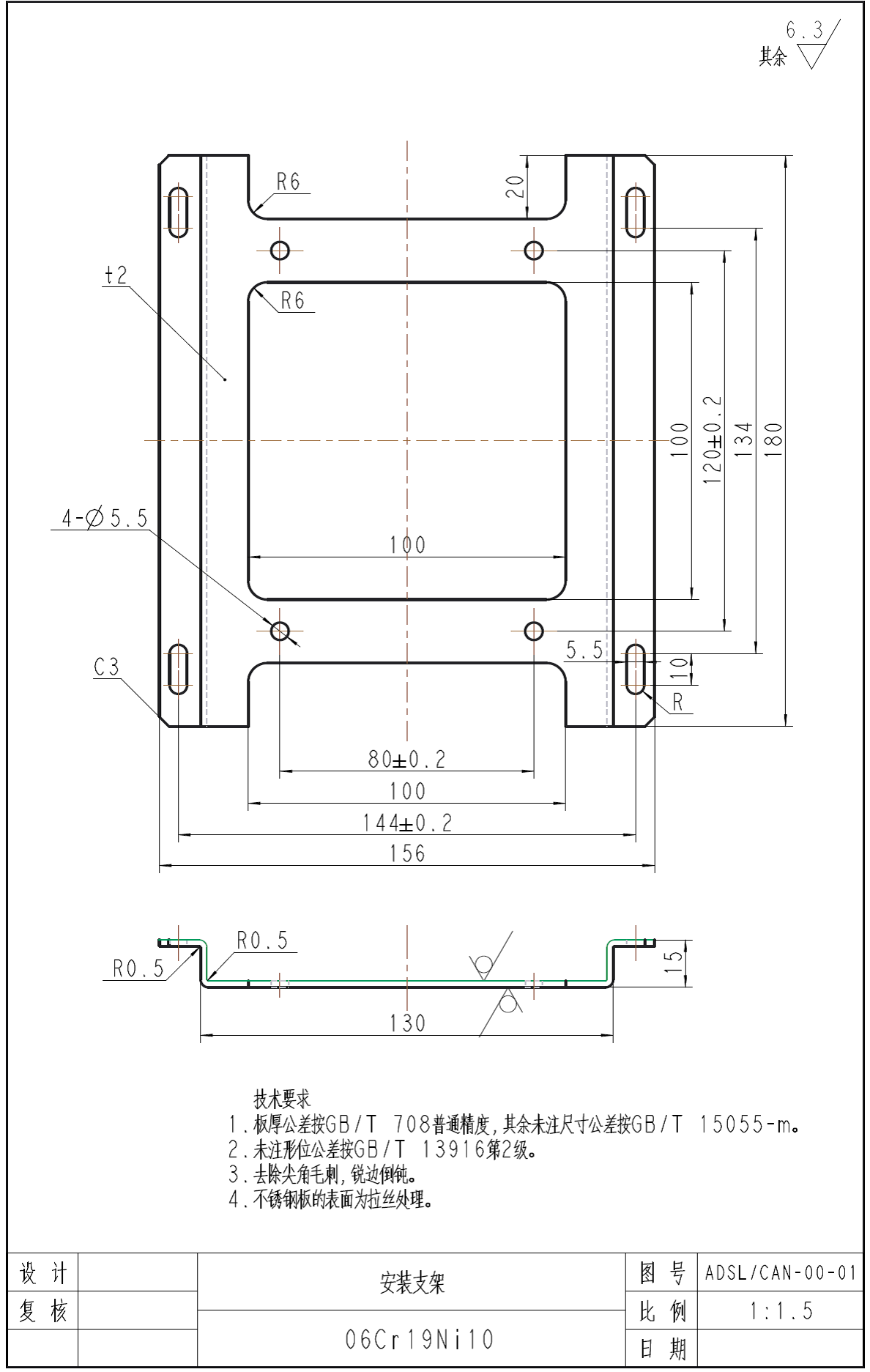

图5产品安装支架结构尺寸
