钢轨牵引电流回流监测装置（PR-2000-YCM）

PR-2000-YCM钢轨牵引电流回流监测装置实现对钢轨牵引电流的实时检测、记录、分析，为信号设备故障原因的排查和分析提供参考。装置主要由专用卡装式传感器、数据采集模块、无线模块、电池及充电器、地面分析软件组成。，作为现有维修检测手段的补充，为故障原因的排查分析提供有力帮助。

系统结构

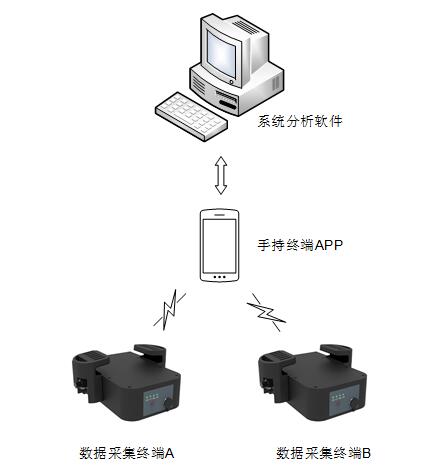

系统总体上由数据采集终端（A/B）、手持终端APP、系统数据分析软件组成，其中数据采集终端实现同时对两根钢轨的牵引电流数据记录和存储，实现对数据采集终端的参数配置和监控；系统分析软件实现对记录数据的回放、分析。系统架构总体构成如下图所示：

功能描述

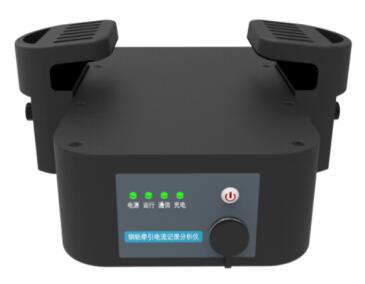

数据采集终端采用ABS塑料，并设计夹具安装在两侧钢轨下面，通过两边的螺丝锁紧。数据采集终端上配置有工作状态指示灯、数据通信和充电接口，采集终端按照IP67等级设计。

技术指标

1）电流精度±10%，量程800A

2）装置数据存储容量>1G

3）持续工作时间大于4小时

4）环境温度：－20～70℃
